AXV - 0,6/1 kV: Cáp điện lực, ruột nhôm, cách điện xlpe, vỏ pvc
Giá: Liên hệ
- Tổng quan: Cáp AXV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.
- Tiêu chuẩn áp dụng: TCVN 5935-1/ IEC 60502-1/ TCVN 6612/ IEC 60228
- Nhận biết lõi: Bằng băng màu: Cáp 1 lõi: Màu tự nhiên, không băng màu. Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không băng màu (trung tính) - xanh lục (TER). Hoặc theo yêu cầu khách hàng.
-
Mô tả sản phẩm
-
Hướng dẫn mua hàng

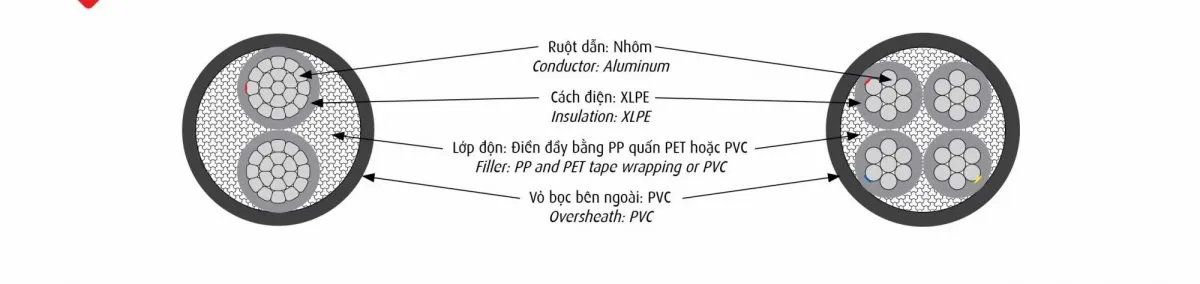

CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
- Cấp điện áp U0/U: 0,6/1 kV.
- Điện áp thử: 3,5 kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90OC.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250oC.
CÁP AXV - 1 ĐẾN 4 LÕI
|
Ruột dẫn |
Chiều dày cách điện danh nghĩa
|
Chiều dày vỏ danh nghĩa
|
Đường kính tổng gần đúng(*) |
Khối lượng cáp gần đúng(*) |
||||||||||||
|
Tiết diện danh nghĩa |
Số sợi/đường kính sợi |
Đường kính ruột dẫn gần đúng(*)
|
Điện trở DC tối đa ở 20 0C
|
1 Lõi |
2 Lõi |
3 Lõir |
4 Lõi |
1 Lõi |
2 Lõi |
3 Lõi |
4 Lõi
|
1 Lõi |
2 Lõi |
3 Lõi |
4 Lõi |
|
|
mm2 |
N0/mm |
mm |
Ω/km |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
kg/km |
kg/km |
kg/km |
|
10 |
CC |
3,75 |
3,08 |
0,7 |
1,4 |
1,8 |
1,8 |
1,8 |
7,5 |
13,7 |
14,6 |
15,9 |
71 |
181 |
220 |
269 |
|
16 |
CC |
4,65 |
1,91 |
0,7 |
1,4 |
1,8 |
1,8 |
1,8 |
8,4 |
15,5 |
16,5 |
18,1 |
93 |
237 |
292 |
362 |
|
25 |
CC |
5,80 |
1,20 |
0,9 |
1,4 |
1,8 |
1,8 |
1,8 |
9,9 |
18,6 |
19,9 |
21,8 |
131 |
336 |
419 |
524 |
|
35 |
CC |
6,85 |
0,868 |
0,9 |
1,4 |
1,8 |
1,8 |
1,8 |
11,0 |
20,7 |
22,1 |
24,4 |
160 |
411 |
516 |
648 |
|
50 |
CC |
8,00 |
0,641 |
1,0 |
1,4 |
1,8 |
1,8 |
1,9 |
12,3 |
23,4 |
25,0 |
27,8 |
211 |
539 |
685 |
879 |
|
70 |
CC |
9,70 |
0,443 |
1,1 |
1,4 |
1,8 |
1,9 |
2,0 |
14,3 |
27,3 |
29,4 |
32,7 |
291 |
739 |
963 |
1238 |
|
95 |
CC |
11,30 |
0,320 |
1,1 |
1,5 |
2,0 |
2,0 |
2,1 |
16,0 |
30,8 |
33,0 |
36,7 |
377 |
960 |
1238 |
1595 |
|
120 |
CC |
12,80 |
0,253 |
1,2 |
1,5 |
2,1 |
2,1 |
2,3 |
17,6 |
34,2 |
36,6 |
40,9 |
459 |
1181 |
1528 |
1987 |
|
150 |
CC |
14,13 |
0,206 |
1,4 |
1,6 |
2,2 |
2,3 |
2,4 |
19,6 |
38,0 |
40,9 |
45,9 |
575 |
1469 |
1923 |
2488 |
|
185 |
CC |
15,70 |
0,164 |
1,6 |
1,6 |
2,3 |
2,4 |
2,6 |
21,6 |
42,1 |
45,7 |
51,0 |
692 |
1786 |
2349 |
3048 |
|
240 |
CC |
18,03 |
0,125 |
1,7 |
1,7 |
2,5 |
2,6 |
2,8 |
24,3 |
48,0 |
51,6 |
57,5 |
890 |
2306 |
3024 |
3925 |
|
300 |
CC |
20,40 |
0,100 |
1,8 |
1,8 |
2,7 |
2,8 |
3,0 |
27,0 |
53,5 |
57,5 |
64,1 |
1116 |
2891 |
3797 |
4927 |
|
400 |
CC |
23,20 |
0,0778 |
2,0 |
1,9 |
2,9 |
3,1 |
3,3 |
30,4 |
60,2 |
64,9 |
72,8 |
1407 |
3653 |
4827 |
6271 |
|
500 |
CC |
26,20 |
0,0605 |
2,2 |
2,0 |
- |
- |
- |
34,0 |
- |
- |
- |
1777 |
- |
- |
- |
|
630 |
CC |
30,20 |
0,0469 |
2,4 |
2,2 |
- |
- |
- |
38,8 |
- |
- |
- |
2330 |
- |
- |
- |
CÁP AXV - 3 PHA + 1 TRUNG TÍNH
|
Tiết diện danh nghĩa
|
Lõi pha |
Lõi trung tính |
Chiều dày vỏ danh nghĩa
|
Đường kính tổng gần đúng(*) |
Khối lượng cáp gần đúng(*) |
||||||||
|
Tiết diện danh nghĩa
|
Số sợi/đường kính sợi |
Đường kính ruột dẫn gần đúng(*) |
Chiều dày cách điện danh nghĩa |
Điện trở DC tối đa ở 20 0C
|
Tiết diện danh nghĩa
|
Số sợi/đường kính sợi |
Đường kính ruột dẫn gần đúng(*) |
Chiều dày cách điện danh nghĩa
|
Điện trở DC tối đa ở 20 0C |
||||
|
mm2 |
mm2 |
N0/mm |
mm |
mm |
Ω/km |
mm2 |
N0/mm |
mm |
mm |
Ω/km |
mm |
mm |
kg/km |
|
3x16 + 1x10 |
16 |
CC |
4,65 |
0,7 |
1,91 |
10 |
CC |
3,75 |
0,7 |
3,08 |
1,8 |
17,5 |
336 |
|
3x25 + 1x16 |
25 |
CC |
5,80 |
0,9 |
1,20 |
16 |
CC |
4,65 |
0,7 |
1,91 |
1,8 |
20,9 |
483 |
|
3x35 + 1x16 |
35 |
CC |
6,85 |
0,9 |
0,868 |
16 |
CC |
4,65 |
0,7 |
1,91 |
1,8 |
22,8 |
573 |
|
3x35 + 1x25 |
35 |
CC |
6,85 |
0,9 |
0,868 |
25 |
CC |
5,80 |
0,9 |
1,20 |
1,8 |
23,7 |
617 |
|
3x50 + 1x25 |
50 |
CC |
8,00 |
1,0 |
0,641 |
25 |
CC |
5,80 |
0,9 |
1,20 |
1,8 |
26,2 |
779 |
|
3x50 + 1x35 |
50 |
CC |
8,00 |
1,0 |
0,641 |
35 |
CC |
6,85 |
0,9 |
0,868 |
1,8 |
26,8 |
811 |
|
3x70 + 1x35 |
70 |
CC |
9,70 |
1,1 |
0,443 |
35 |
CC |
6,85 |
0,9 |
0,868 |
1,9 |
30,5 |
1078 |
|
3x70 + 1x50 |
70 |
CC |
9,70 |
1,1 |
0,443 |
50 |
CC |
8,00 |
1,0 |
0,641 |
2,0 |
31,5 |
1149 |
|
3x95 + 1x50 |
95 |
CC |
11,30 |
1,1 |
0,320 |
50 |
CC |
8,00 |
1,0 |
0,641 |
2,1 |
34,5 |
1416 |
|
3x95 + 1x70 |
95 |
CC |
11,30 |
1,1 |
0,320 |
70 |
CC |
9,70 |
1,1 |
0,443 |
2,1 |
35,7 |
1508 |
|
3x120 + 1x70 |
120 |
CC |
12,80 |
1,2 |
0,253 |
70 |
CC |
9,70 |
1,1 |
0,443 |
2,2 |
38,8 |
1789 |
|
3x120 + 1x95 |
120 |
CC |
12,80 |
1,2 |
0,253 |
95 |
CC |
11,30 |
1,1 |
0,320 |
2,2 |
39,7 |
1879 |
|
3x150 + 1x70 |
150 |
CC |
14,13 |
1,4 |
0,206 |
70 |
CC |
9,70 |
1,1 |
0,443 |
2,3 |
42,3 |
2154 |
|
3x150 + 1x95 |
150 |
CC |
14,13 |
1,4 |
0,206 |
95 |
CC |
11,30 |
1,1 |
0,320 |
2,4 |
43,4 |
2264 |
|
3x185 + 1x95 |
185 |
CC |
15,70 |
1,6 |
0,164 |
95 |
CC |
11,30 |
1,1 |
0,320 |
2,5 |
47,6 |
2674 |
|
3x185 + 1x120 |
185 |
CC |
15,70 |
1,6 |
0,164 |
120 |
CC |
12,80 |
1,2 |
0,253 |
2,5 |
48,5 |
2771 |
|
3x240 + 1x120 |
240 |
CC |
18,03 |
1,7 |
0,125 |
120 |
CC |
12,80 |
1,2 |
0,253 |
2,7 |
53,5 |
3424 |
|
3x240 + 1x150 |
240 |
CC |
18,03 |
1,7 |
0,125 |
150 |
CC |
14,13 |
1,4 |
0,206 |
2,7 |
54,6 |
3553 |
|
3x240 + 1x185 |
240 |
CC |
18,03 |
1,7 |
0,125 |
185 |
CC |
15,70 |
1,6 |
0,164 |
2,8 |
56,0 |
3713 |
|
3x300 + 1x150 |
300 |
CC |
20,40 |
1,8 |
0,100 |
150 |
CC |
14,13 |
1,4 |
0,206 |
2,9 |
59,6 |
4300 |
|
3x300 + 1x185 |
300 |
CC |
20,40 |
1,8 |
0,100 |
185 |
CC |
15,70 |
1,6 |
0,164 |
2,9 |
60,8 |
4442 |
|
3x400 + 1x185 |
400 |
CC |
23,20 |
2,0 |
0,0778 |
185 |
CC |
15,70 |
1,6 |
0,164 |
3,1 |
67,4 |
5419 |
|
3x400 + 1x240 |
400 |
CC |
23,20 |
2,0 |
0,0778 |
240 |
CC |
18,03 |
1,7 |
0,125 |
3,2 |
69,1 |
5674 |
- CC:Ruột dẫn tròn xoắn ép chặt.
- (*): Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
